HS仕上げ
加工による表面肌荒れを
抑制した良加工性ばね材
SUS304ばね材において、強度と加工性のバランスに優れ、加工肌荒れを抑制した材料です。加工後の研磨加工などの後処理が削減できます。
採用例
-
トナーブレード
-
スマートフォン用
シャーシ
特長
- 加工肌荒れ
- 加工による肌荒れが抑えられ、加工後の研磨加工などの後処理が削減できます。
- 加工性
- 一般のSUS304 1/2H仕上げと同等の強度で伸びが高いため、加工性に優れます。
- 仕上げ
- 強度・加工レベルに合わせた2水準の仕上げから選択できます。（HS230/HS270）
- 形状安定
- 残留応力が低いため加工後の形状が安定します。
- 磁性
- 素材の透磁率（μ）は焼鈍材とぼほ同等です。
詳細

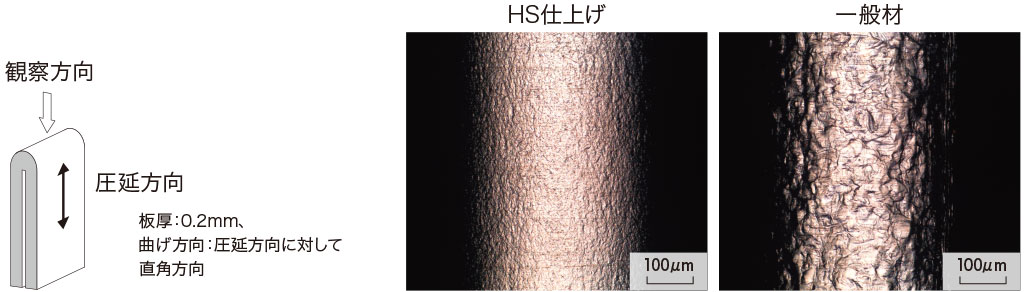

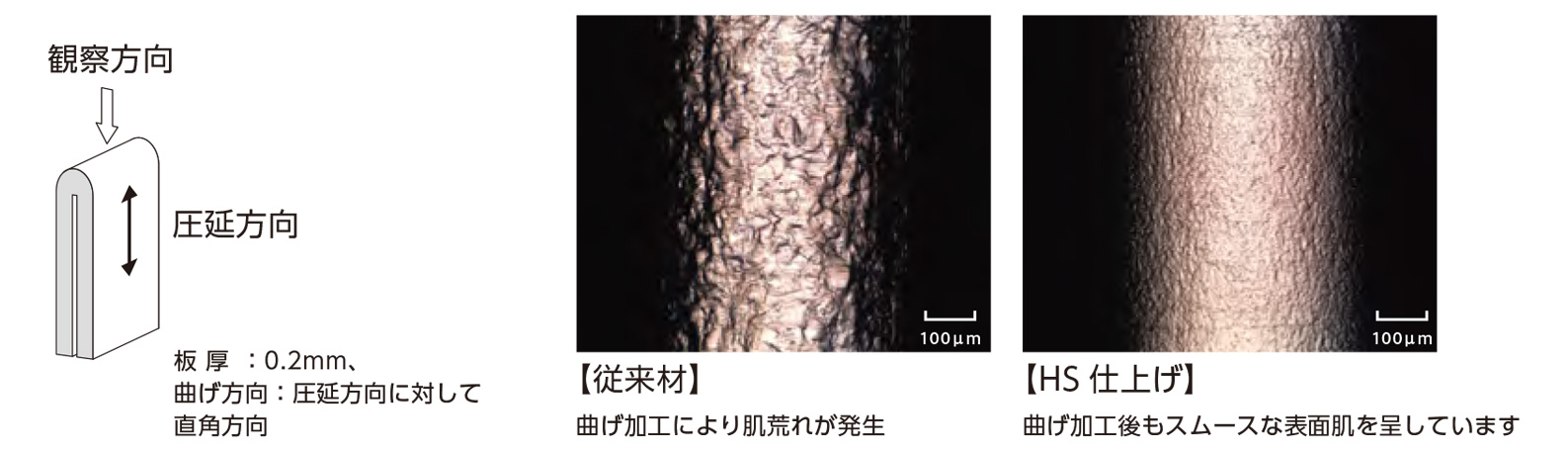

加工後の表面状態
曲げ部の肌荒れが大幅に軽減されます。

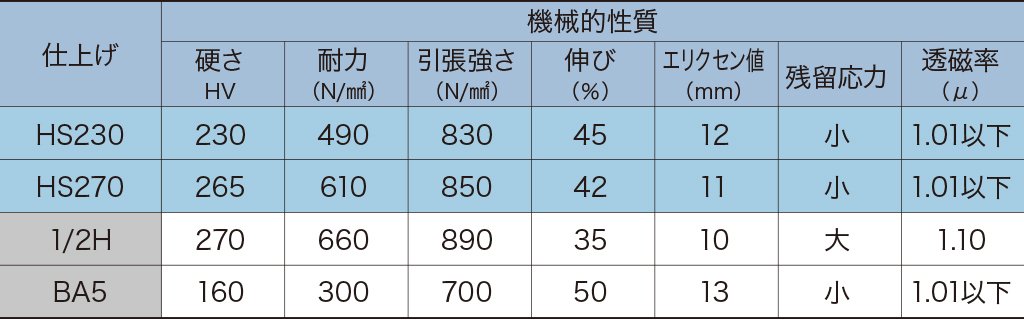

機械的性質（代表値）
| 仕上げ | 硬さ （HV） |
引張強さ （MPa） |
耐力 （MPa） |
伸び （％） |
エリクセン値 （mm） |
残留応力 | 透磁率 （μ） |
|---|---|---|---|---|---|---|---|
| HS230 | 230 | 830 | 490 | 45 | 12 | 小 | 1.01以下 |
| HS270 | 265 | 850 | 610 | 42 | 11 | 小 | 1.01以下 |
| 1/2H | 270 | 890 | 660 | 35 | 10 | 大 | 1.10 |
| BA5 | 160 | 700 | 300 | 50 | 13 | 大 | 1.01以下 |

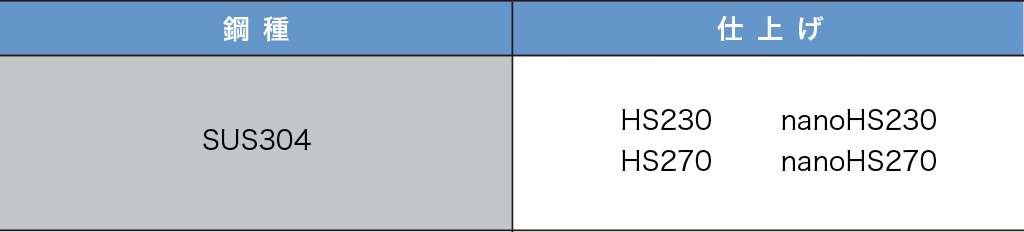

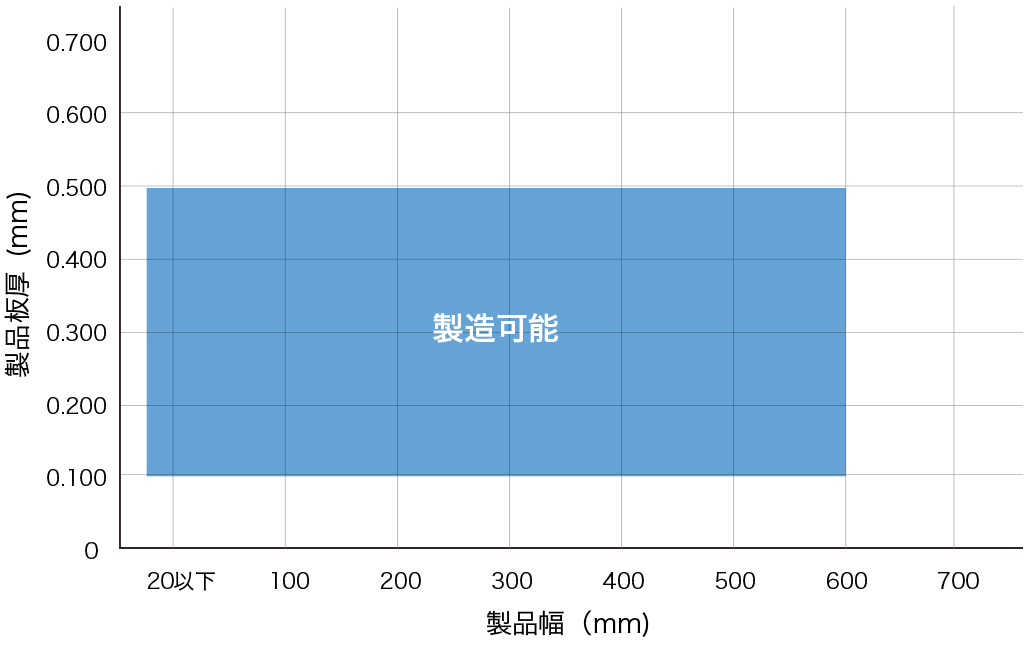

仕様に関する詳細情報
製品掲載カタログのダウンロード
製品カタログをご希望のお客様へ
下記の「ダウンロード申請」より情報をご入力の上、ご依頼ください。
自動返信メールにて、製品カタログPDFをダウンロードするためのURLをお送りいたします。
