極薄無方向性電磁鋼帯 STseries

低損失と小型化を両立でき、高効率モーターに最適

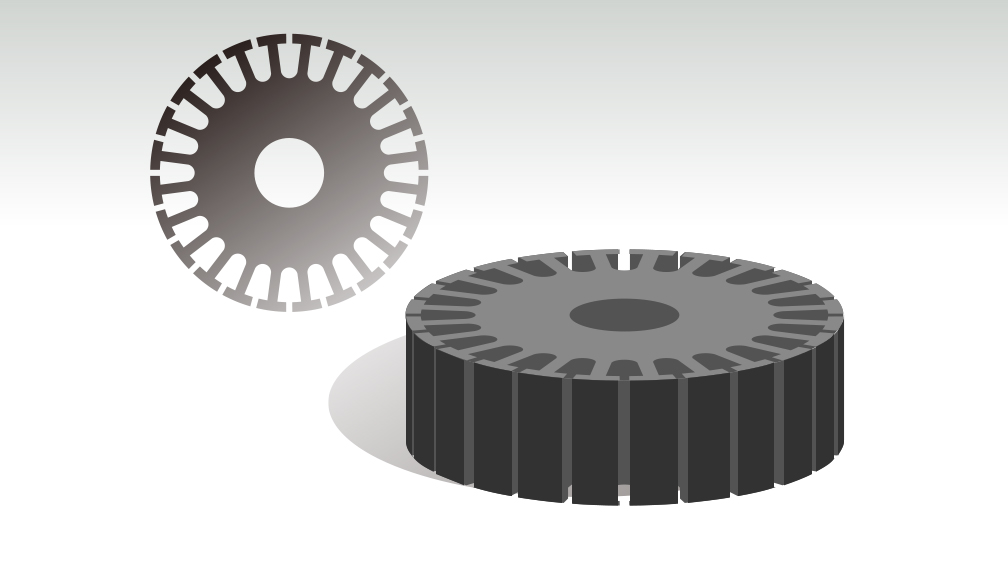

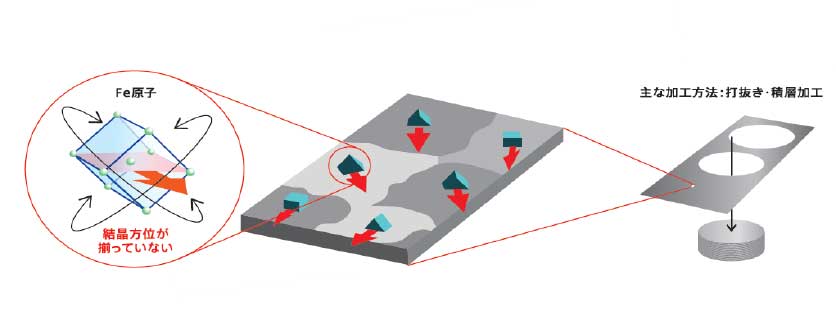

磁気特性が等方的になっている為、モーターコア等に最適な材料です。薄肉化により高回転域で極めて低い鉄損を得られ、他材に比べ高い磁束密度を持つことで、高効率・小型化を両立できます。

採用例

  • ファンモーター

  • 医療器具

  • 家電

  • 工具

  • 医療用機器(歯科用ドリル)

特長

低損失
板厚を薄くすることで渦電流をおさえ、損失が小さくできます
小型化
高磁束密度を有し、モーター等の小型化に貢献します
最適使用範囲
使用周波数400Hz~40kHzにて他材に比べて高い磁束密度を有しますので、モーター等の小型化が可能です
絶縁被膜
優れた絶縁被膜は材料特性を最大限に活かします。被膜耐熱温度が高く、高温(~850℃)でも安定した被膜を維持できます
原料
極薄電磁鋼帯板はFe-3%Si鋼(日本製鉄原料)を採用。50年以上の採用実績を持つ、信頼度の高い電磁鋼帯材料です

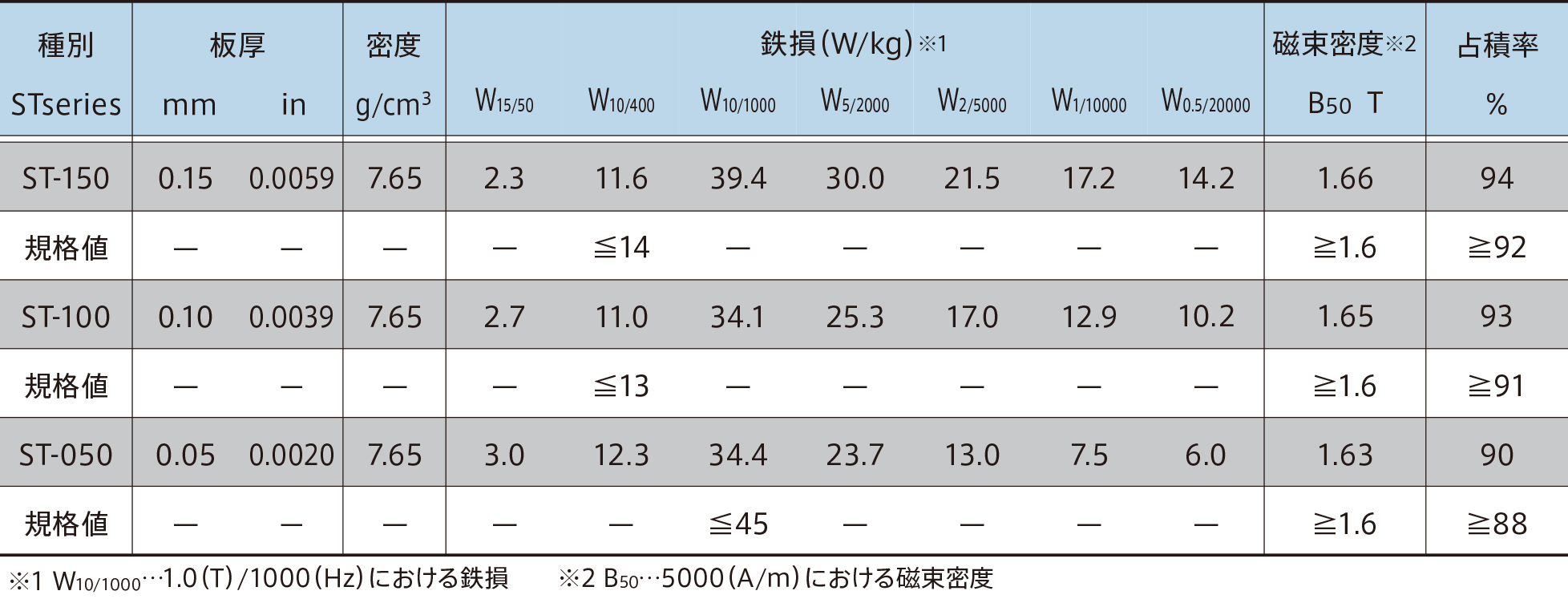

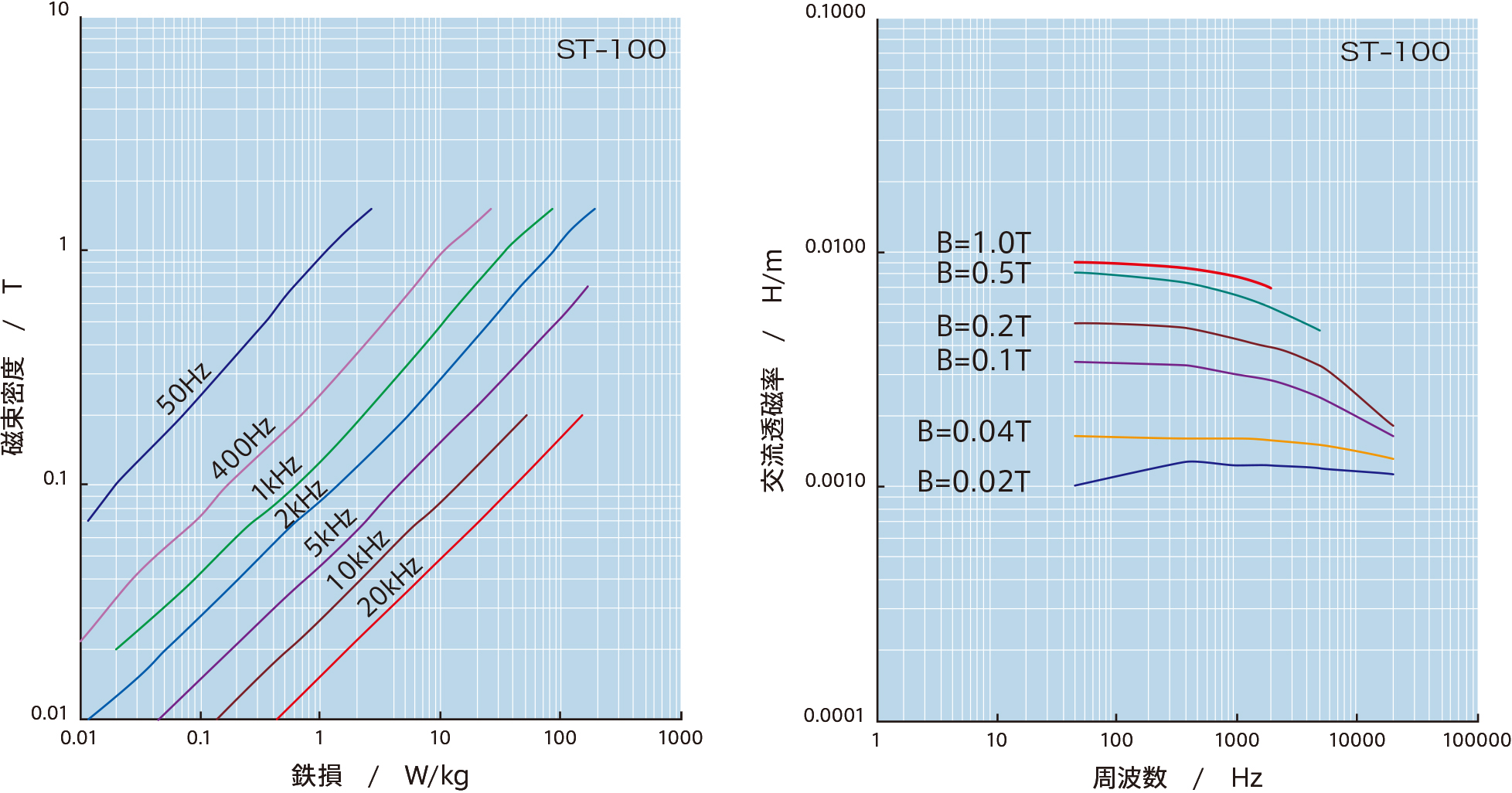

磁気的性質

仕様に関する詳細情報

機能・効果

製品掲載カタログのダウンロード

極薄電磁鋼製品カタログ

製品カタログをご希望のお客様へ

下記の「ダウンロード申請」より情報をご入力の上、ご依頼ください。
自動返信メールにて、製品カタログPDFをダウンロードするためのURLをお送りいたします。

サンプル請求・試作をご検討の方はご相談ください

短納期・極小ロットでサンプルを提供します。
