SUS304の1/2H～3/4Hに匹敵する強度を誇る、フェライト系ばね材
NK-43FSは、独自の製造方法により、従来のフェライト系鋼種では困難であった「高強度」と「優れた加工性」を両立させたばね材です。
採用例
-
エッチング
-
ゲーム機用
磁気シールド -
カード用シェル
（半田リフロー有り） -
ウェアラブルデバイス
（ヘルスケアデバイス）
特長
- バリエーション
- SUS304ばね材の1/2H相当「H270」と3/4H相当「H330」の2パターンがあります。
- 価格の安定性
- ニッケルを含まないため、オーステナイト系鋼種と比べて原料相場の影響を受けにくく、安定した価格で提供できます。
- 加工形状の安定性
- 残留応力を低減しているため、素材の平坦性に優れ、プレス加工後の形状も安定します。
- 磁気シールド性
- SUS430と同等の磁気特性を有しております。
- 耐食性
- SUS430よりも耐食性が高く、SUS304と同等レベルの耐食性を有しています。
- ばね特性
- 同一強度のSUS304ばね材と比較して、ばね限界値が高く、耐ヘタリ性に優れます。
- 低熱膨張・高熱伝導性
- オーステナイト系鋼種に比べて熱伝導率が高く、熱膨張率は低い為、熱歪を最小限に抑えられます。
詳細

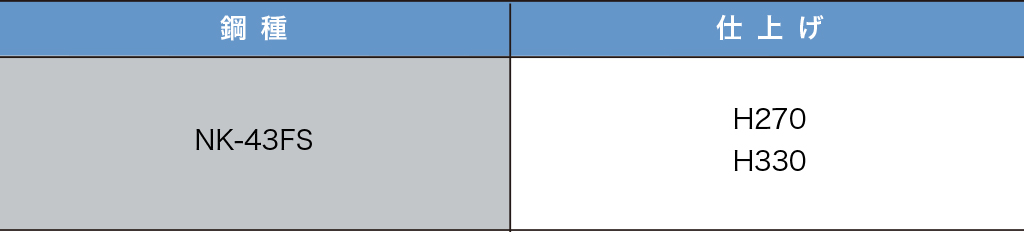

鋼種・仕上げ
| 鋼種 | 仕上げ |
|---|---|
| NK-43FS | H270 H330 |

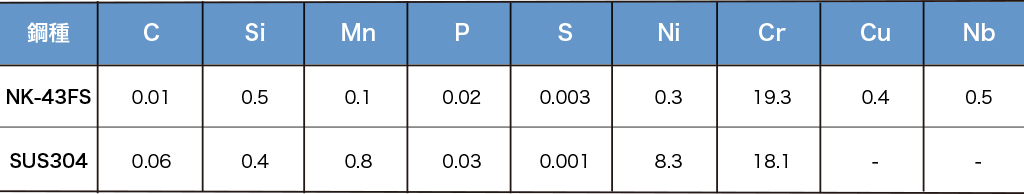

化学成分
| 鋼種 | C | Si | Mn | P | S | Ni | Cr | Cu | Nb |
|---|---|---|---|---|---|---|---|---|---|
| NK-43FS | 0.01 | 0.5 | 0.1 | 0.02 | 0.003 | 0.3 | 19.3 | 0.4 | 0.5 |
| NK-43FS | 0.06 | 0.4 | 0.8 | 0.03 | 0.001 | 8.3 | 18.1 | – | – |

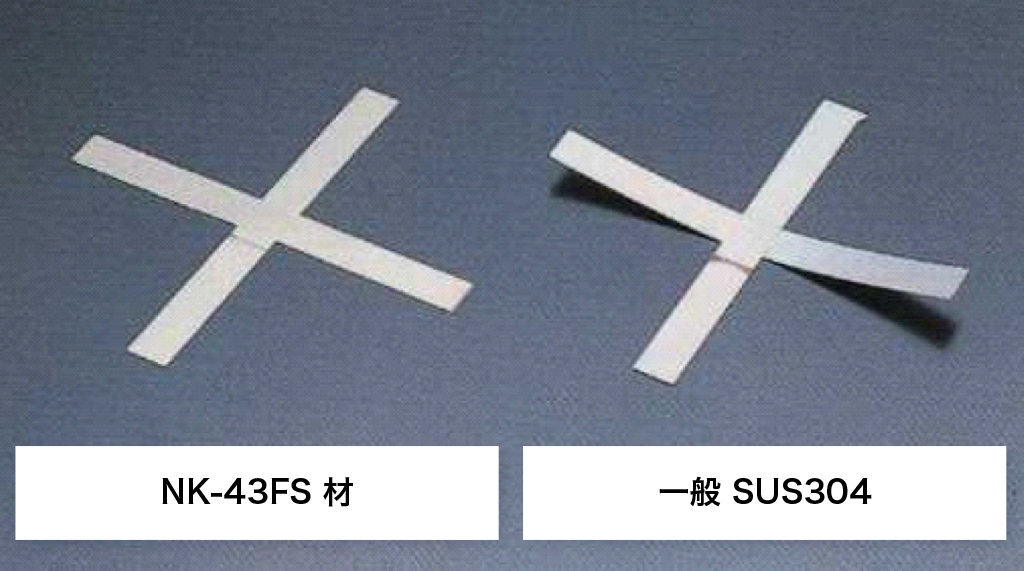

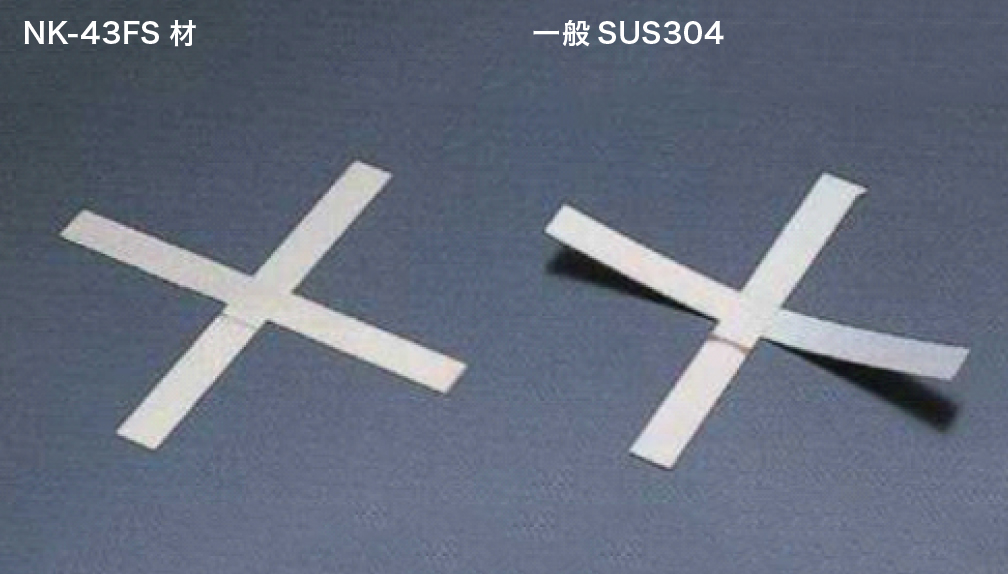

エッチング抜き加工後の形状比較

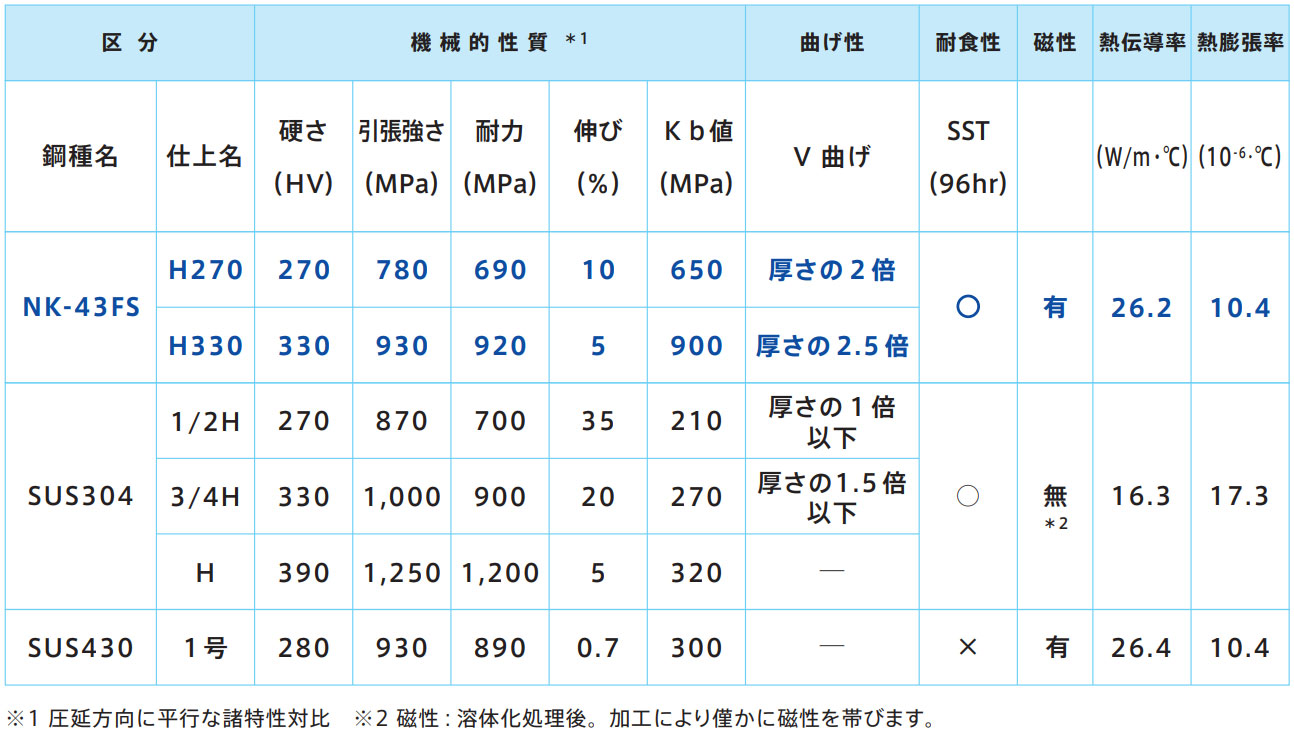

機械的性質・その他
| 区分 | 機械的性質 ＊1 | 曲げ性 | 耐食性 | 磁性 | 熱伝導率 | 熱膨張率 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 鋼種名 | 仕上げ名 | 硬さ （HV） |
引張強さ （MPa） |
耐力 （MPa） |
伸び （％） |
Ｋｂ値 （MPa） |
V曲げ | SST （96hr） |
（W/m・℃） | （10-6･℃） | |
| NK-43FS | H270 | 270 | 780 | 690 | 10 | 650 | 厚さの 2倍 |
◯ | 有 | 26.2 | 10.4 |
| H330 | 330 | 930 | 920 | 5 | 900 | 厚さの 2.5倍 |
|||||
| SUS 304 | 1/2H | 270 | 870 | 700 | 35 | 210 | 厚さの 1倍以下 |
◯ | 無＊2 | 16.3 | 17.3 |
| 3/4H | 330 | 1,000 | 900 | 20 | 270 | 厚さの 1.5倍以下 |
|||||
| H | 390 | 1,250 | 1,200 | 5 | 320 | – | |||||
| SUS 430 | 1号 | 280 | 930 | 890 | 0.7 | 300 | – | × | 有 | 26.4 | 10.4 |
＊1 圧延方向に平行な諸特性対比 ＊2 磁性：溶体化処理後。加工により僅かに磁性を帯びます。
仕様に関する詳細情報
