優れた平坦性と形状安定性で、
高精細加工を支える
TA/STA仕上げは、熱処理と同時に形状矯正を行うことで優れた平坦性を実現した材料です。内部応力を大幅に軽減しているため加工後の形状が安定し、精密プレスやエッチング、メタルマスク用途に最適です。特にSTA仕上げは、内部応力を極限まで低減しています。
採用例
-
HDD
-
メタルマスク
-
トナーブレード
-
コネクター
-
インクジェットノズル
特長
- 優れた平坦性
- 熱処理と同時に形状矯正を行うことで、平坦性に優れた材料形状を実現しています。
- 高い加工精度
- 内部応力（歪み）を最小限に抑えているため、精密加工用途に最適です。
- ばね特性の向上
- 熱処理による時効効果で、ばね材としての疲労特性やばね限界値を向上させています。
- STA仕上げ
- 板厚方向の内部応力を極限まで低減した材料です。
- 微細結晶粒径
- 結晶粒界を微細化した材料も選択できます。（グレードB1、B2）
詳細

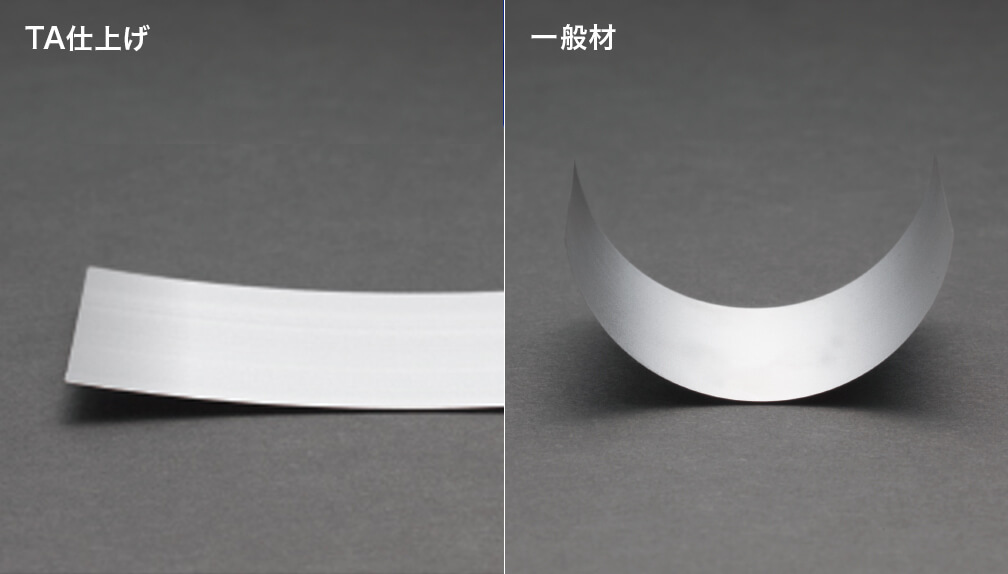

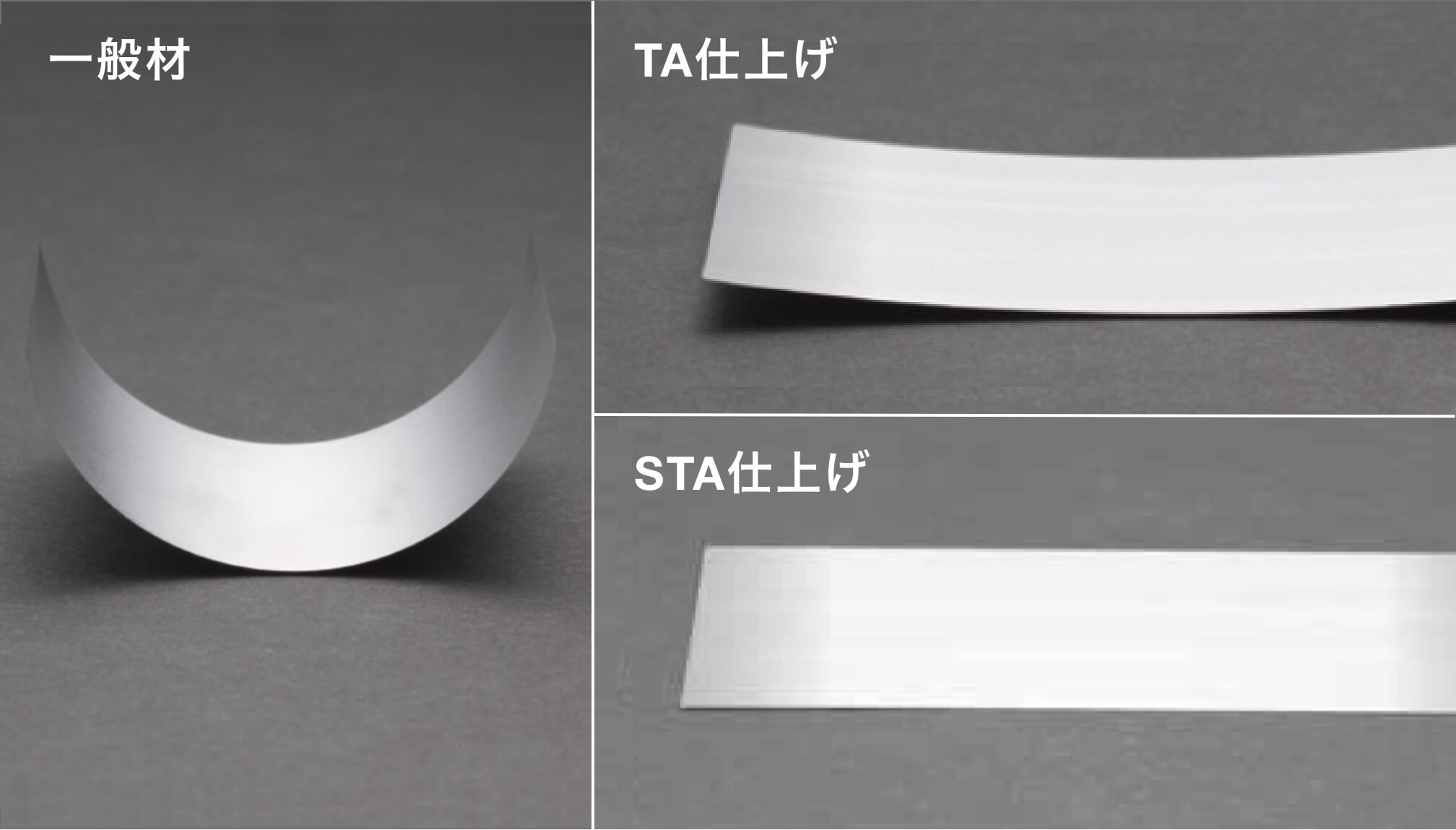

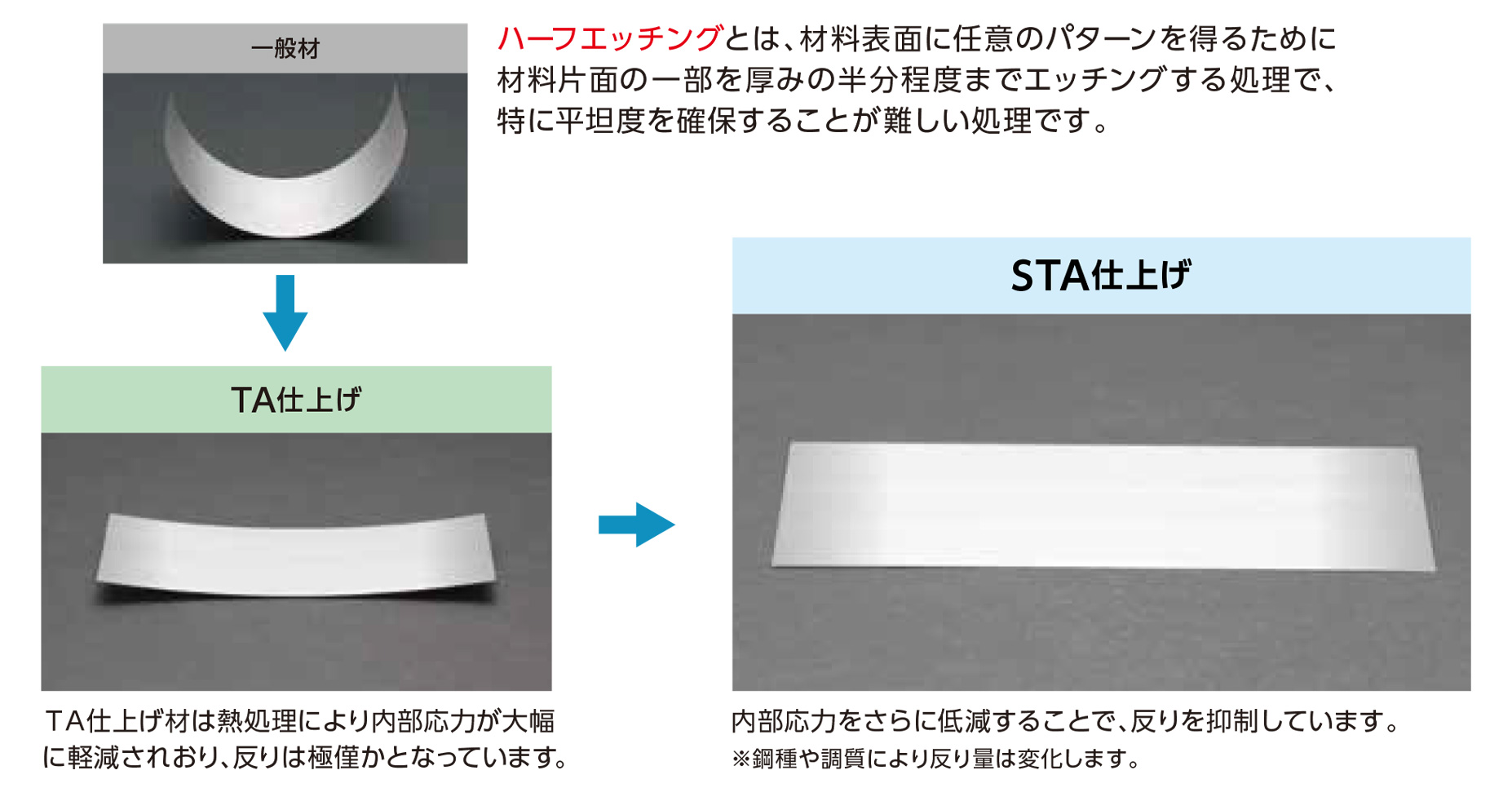

ハーフエッチング後の反りの比較

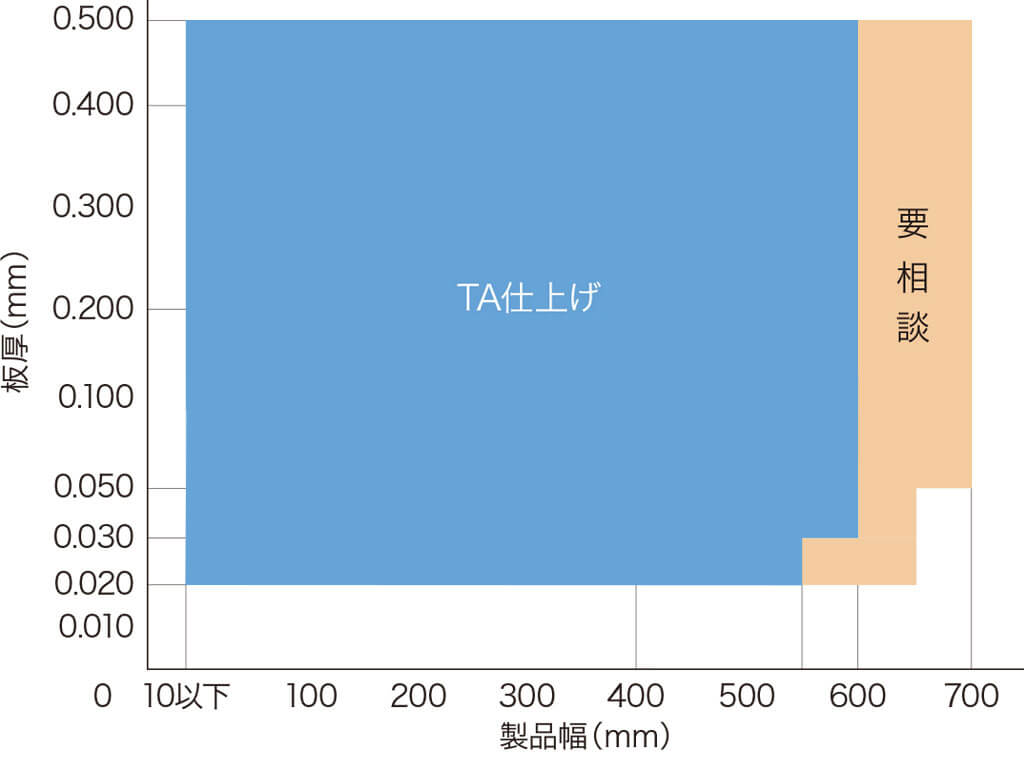

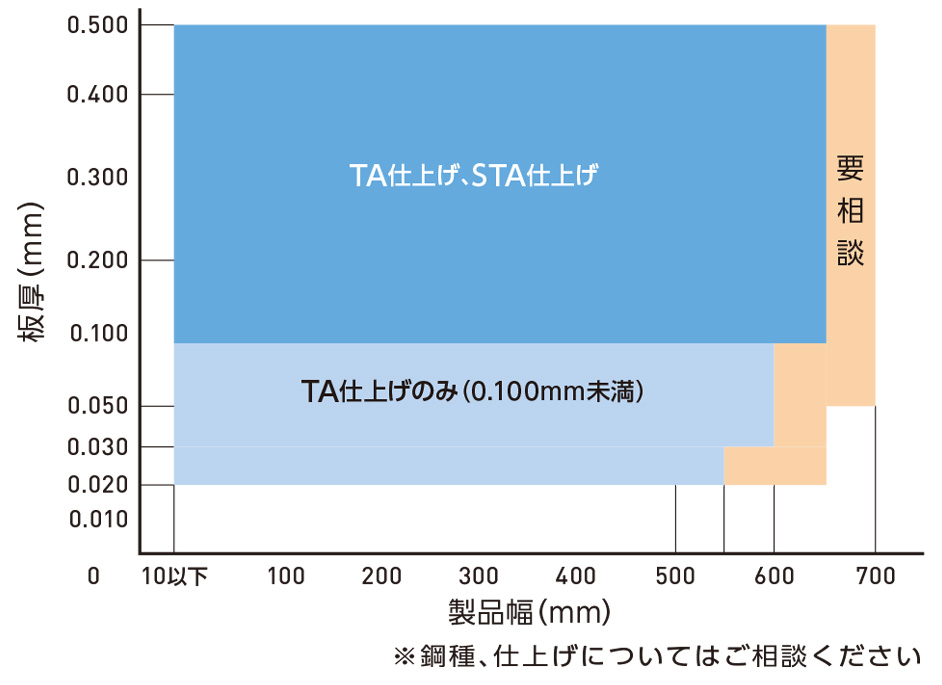

製造可能範囲

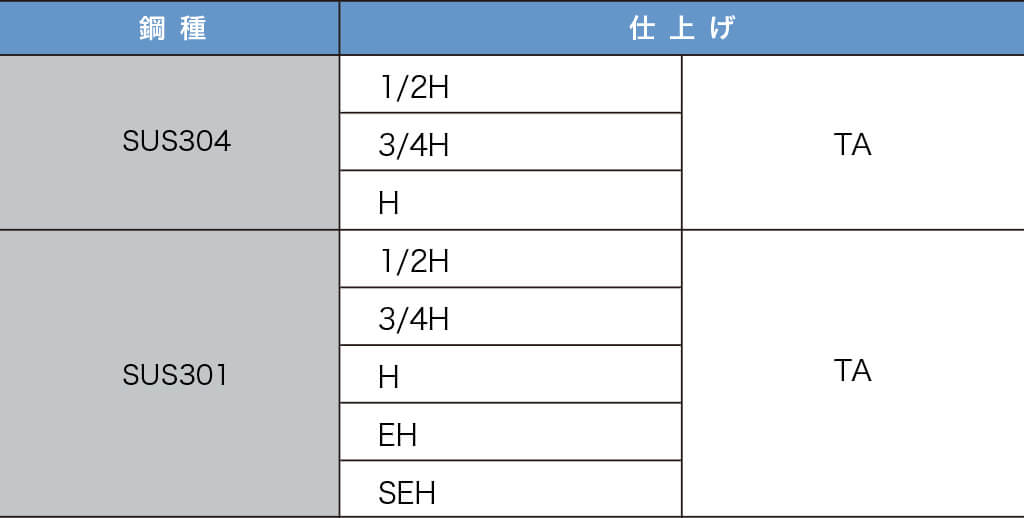

※鋼種、仕上げについてはご相談ください。

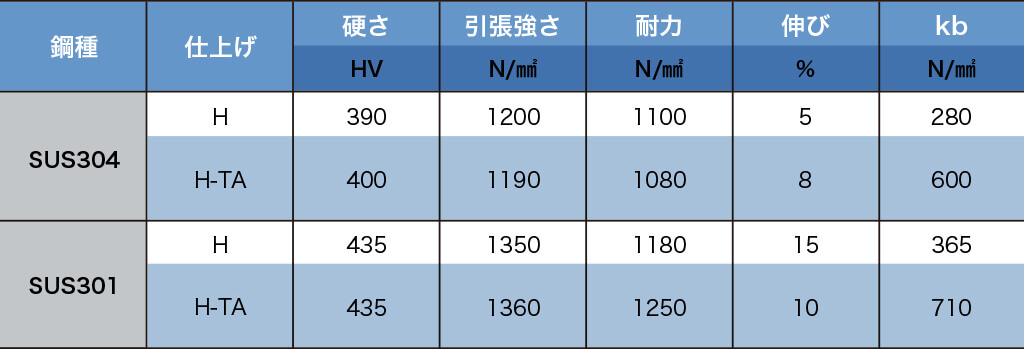

機械的特性
| 鋼種 | 仕上げ | 硬さ HV |
引張強さ MPa |
耐力 MPa |
伸び ％ |
kb MPa |
|---|---|---|---|---|---|---|
| SUS304 | H | 390 | 1200 | 1100 | 5 | 280 |
| H-TA | 400 | 1190 | 1080 | 8 | 600 | |
| SUS301 | H | 435 | 1350 | 1180 | 15 | 365 |
| H-TA | 435 | 1360 | 1250 | 10 | 710 |

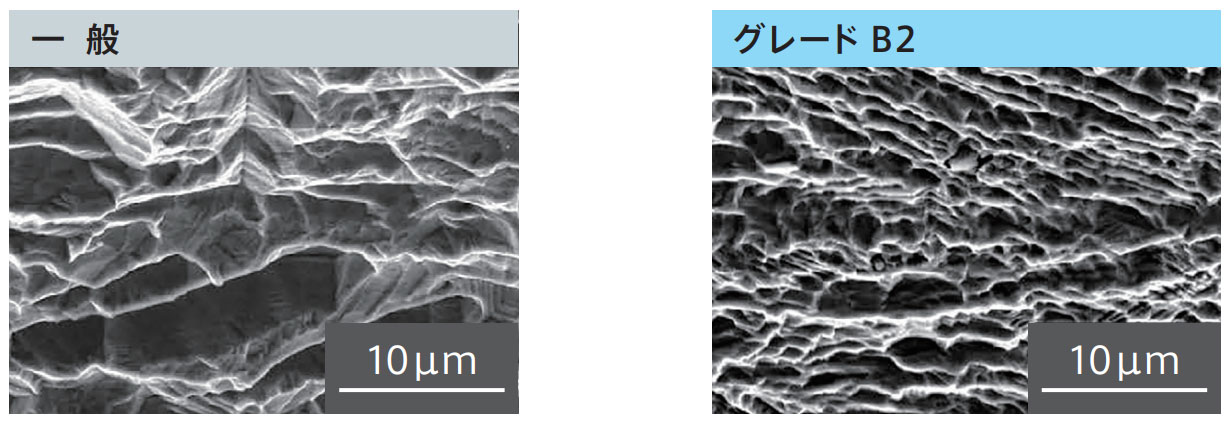

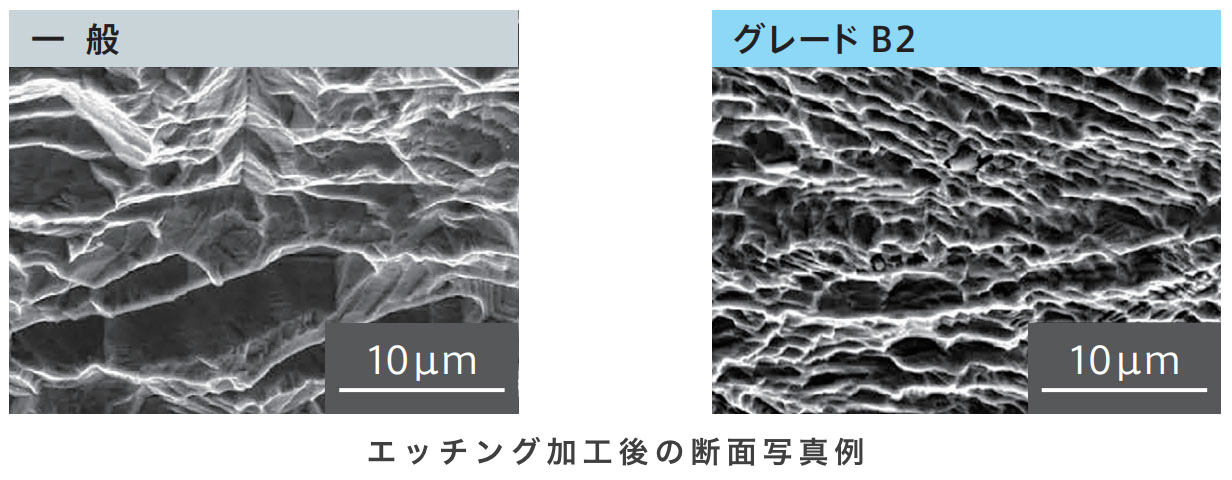

微細結晶粒径
一般ばね材と比較し、結晶粒径を微細化しております。
粒径は 2 つのグレードから選択できます。
グレード B1（平均結晶粒径 5～10μm）
グレード B2（平均結晶粒径 2～5μm）
※B2はB1に比べ、さらに微細化しており、処理面がスムーズになります
